阐明：本文采算科技先容了电子振荡的界说、判断方法特殊在征工夫。围绕电子振荡是否发生、振荡量、振荡速率和机制四大中枢问题，敷陈了轮回伏安法（CV）、紫外-可见接收光谱（UV-Vis）、X射线光电子能谱（XPS）、电化学阻抗谱（EIS）、原位拉曼光谱和X射线接收光谱（XAS）等多种工夫的判断依据与哄骗。
什么是电子振荡？
电子振荡（ET）是指电子从一个化学实体（分子、原子、离子或和谐物）出动到另一个化学实体的历程。这个历程频繁伴跟着化学实体氧化态的调动，即电子给体被氧化，电子受体被还原，这是一个氧化还原反应的中枢方法。
DOI: 10.1021/ar500271d
如何判断电子振荡有莫得发生？
轮回伏安法（CV）

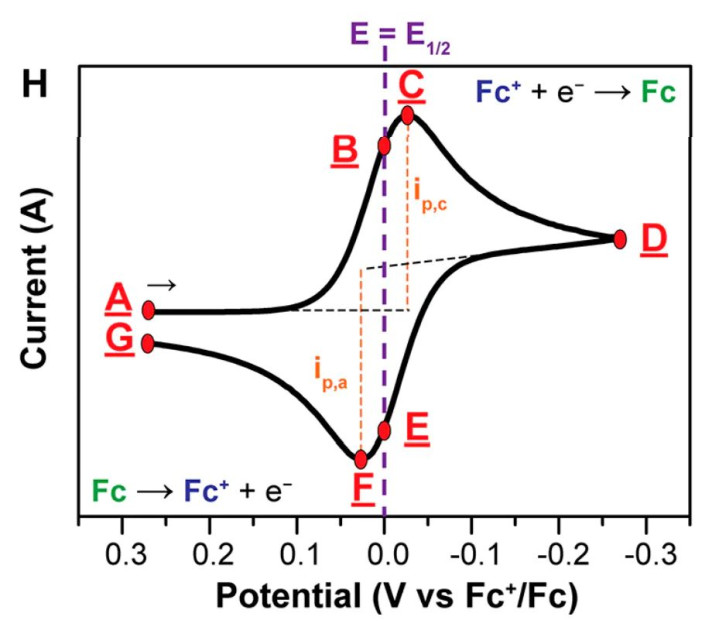

轮回伏安法（CV）是判断电子振荡是否发生的首选工夫。在一个典型的CV推行中，施加在责任电极上的电位以一个恒定的速率（扫描速率，v）从肇始电位线性扫描至一个折返电位，然后再反向扫回。

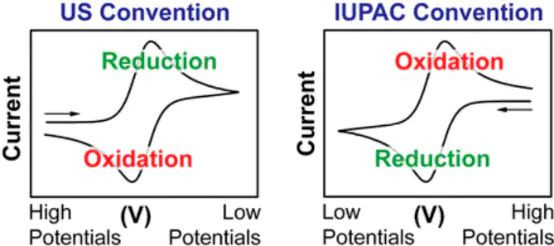

纪录此历程中的电流响应，即可得到一张电流–电位（i-E）图，即CV弧线。
DOI: 10.1021/acs.jchemed.7b00361
要是在CV弧线上不雅察到一双或一个彰着的电流峰（氧化峰和/或还原峰），这即是电子振荡发生的平直把柄。氧化峰对应于物资在电极名义失去电子的历程，而还原峰对应于得到电子的历程。峰电位（Ep）梗概反应了发生电子振荡所需的热力学驱能源。
紫外-可见接收光谱（UV-Vis）
UV-Vis光谱测量物资对紫外和可见光的接收情况，反应的是分子中电子能级跃迁的信息。

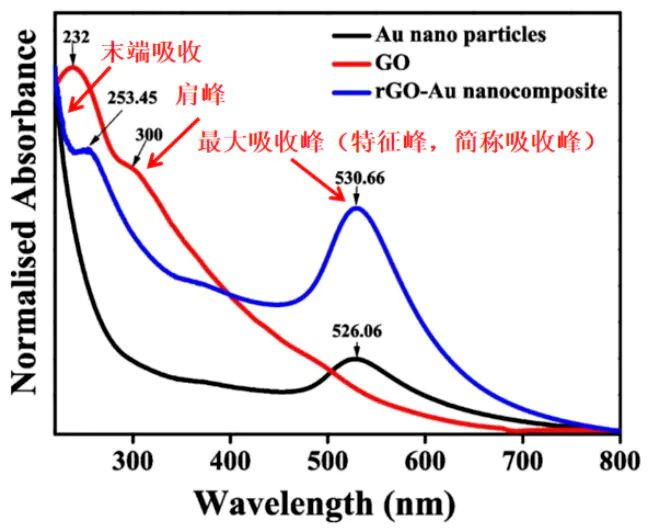

在一些由电子给体（D）和受体（A）构成的体系中，可能会酿成电荷振荡和谐物（D-A）。这种和谐物在紫外或可见光区会发达出D和A单独存在时所莫得的、新的、宽化的接收带，称为电荷振荡（CT）接收带。
不雅察到CT带是分子间存在强电子相互作用的象征。
DOI: 10.1007/s11468-025-03141-x
电子顺磁共振波谱（EPR）

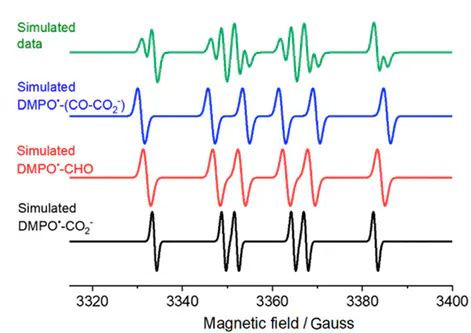

EPR是独一巧合平直检测含有未成对电子的物种（即目田基）的工夫。好多电子振荡反应，尤其是单电子振荡历程，会生成目田基阳离子或目田基阴离子。
在EPR谱仪中，这些目田基会在外磁场下接收特定频率的微波，产生特征的EPR信号。因此，在反应体系中检测到EPR信号，是单电子振荡发生的铁证。
DOI: 10.1039/d4ee00445k
荧光光谱
荧光是物资接收光子后从激勉单重态回到基态时发光的历程，对分子所处环境极为敏锐。

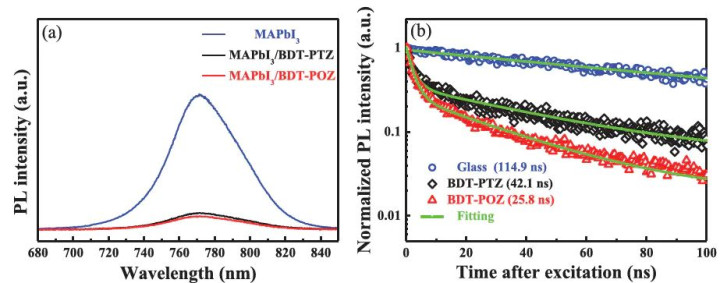

荧光猝灭是表征光致电子振荡的经典方法。要是一个分子（荧光体）在接收光子后，其激勉态电子不是通过放射荧光回到基态，而是振荡给了另一个分子（猝灭剂），那么其荧光强度就会镌汰，即发生荧光猝灭。
通过测量荧光强度，不错证明电子振荡的发生并缱绻其速率。
DOI: 10.1002/aenm.201901268
如何判断电子振荡了些许？
X射线光电子能谱（XPS）
XPS是一种高度名义敏锐的能谱工夫，通过分析X射线激勉出的光电子的能量，来获得材料名义元素构成、化学态和电子态信息。
电子振荡平直导致元素的氧化态发生变化，买球投注平台app而元素氧化态的变化会引起其中枢能级电子麇集能的系统性偏移（化学位移）。这是XPS表征电子振荡的中枢依据。

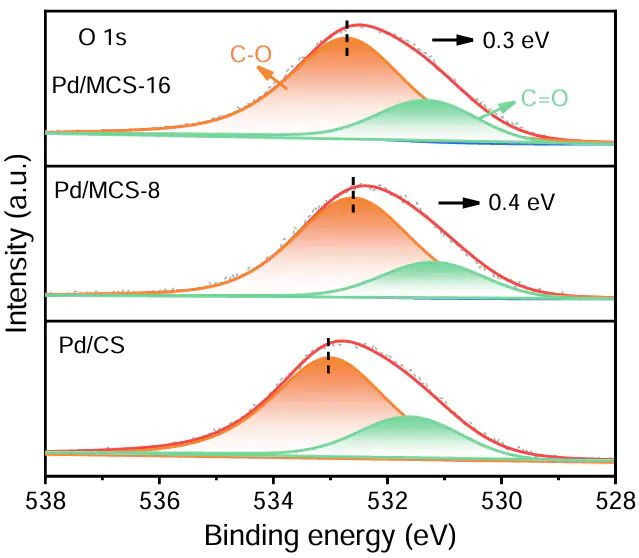

DOI: 10.1002/anie.202403023
失去电子（被氧化）：原子查对剩余电子的管制增强，导致麇集能向高能观点出动。得到电子（被还原）：核外电子云密度加多，屏蔽效应增强，导致麇集能向幼稚观点出动。

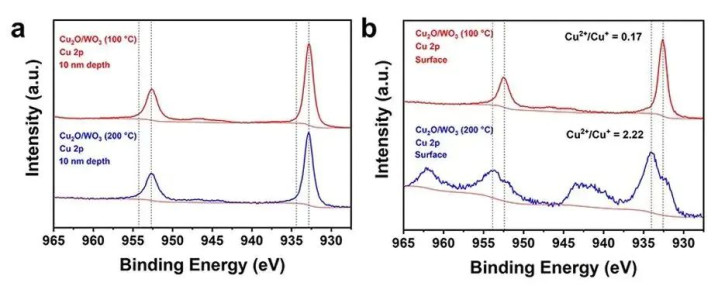

如何判断电子振荡些许：当一个元素以多种价态共存时，其XPS峰会发达为分别称的宽峰。通过高斯–洛伦兹函数对该峰进行拟合，不错解析出对应不同价态的子峰。
各子峰的积分面积之比，代表了不同价态物种的相对含量。通过比拟反应/措置前后不同价态的比例变化，不错定量地评估电子振荡了些许。
如何判断电子振荡速率？

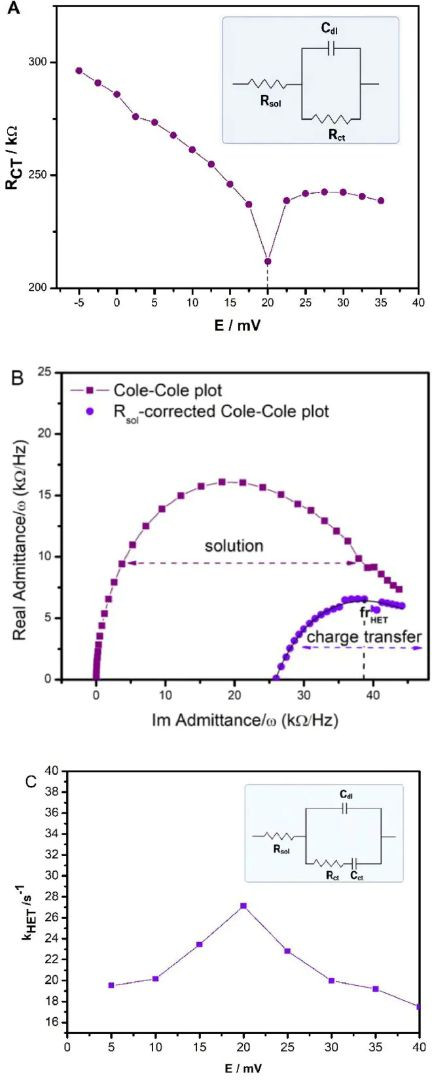

电化学阻抗谱（EIS）
EIS不错定量地告诉咱们电子振荡有多快。EIS通过向体系施加一个渺小振幅的正弦疏浚电压（或电流）扰动（频繁为5-10mV），并测量在很宽频率限制（如从1MHz到0.1Hz）内的电流（或电压）响应，从而获多礼系的阻抗信息。

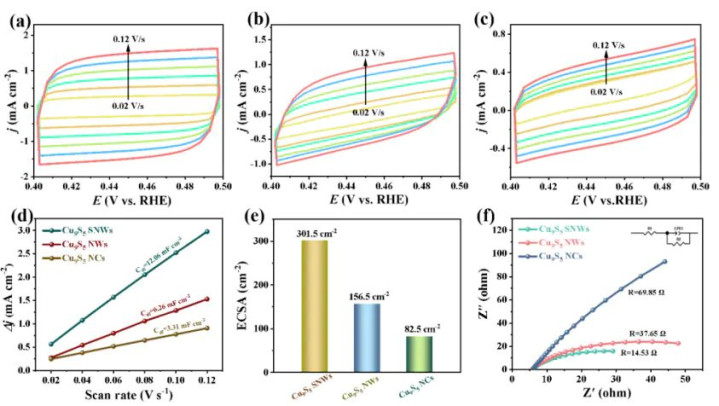

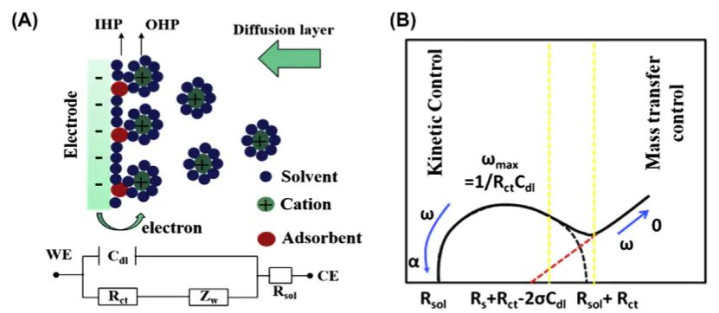

EIS的数据频繁用Nyquist图暗意。图中高频区的半圆直径对应于电荷振荡电阻（Rct）。Rct是揣测电子振荡能源学快慢的重要参数，其物理好奇羡慕是电子穿过电极/电解质界面双电层时碰到的阻力。Rct值越小，标明电子振荡的阻力越小，速率越快。
DOI: 10.1016/j.bbadva.2023.100095
缱绻电子振荡速率常数：Rct与措施异相电子振荡速率常数（k0）成反比。通过公式：
其中，R是气体常数，亚博体彩appT是温度，n是振荡电子数，F是法拉第常数，A是电极面积，C是反应物浓度。不错从推行测得的Rct值缱绻出k0，从而结束对电子振荡速率的缜密目量。
轮回伏安法（CV）
通过轮回伏安测试得到活性材料在不同扫速下的CV弧线，从弧线中不错得知每个氧化峰以及还原峰对应的峰值电流，由Randles-Sevcik方程不错得到D0。
ip = 0.4463nFAC(nFvD0/RT)1/2
方程中ip为峰值电流（A），n为振荡电子数，F为法拉第常数（96485C·mol−1），A为责任电极的面积（0.0314cm2），C为活性物资的浓度（mol·cm-3），v为扫速(V ·s-1)，R为理念念气体常数（8.314J·K-1 mol-1），T为测试温度。
根据推行数据拟合出v1/2-ip的直线不错得到直线的斜率，再经过缱绻得到D0。
DOI：10.1002/aenm.202403354
电子振荡速率常数（k0）越高意味着电子振荡速率更快，较低的电子振荡速率意味能源学逐步，需要克服更大的过电位。接管变速CV测试得到电子振荡速率，该方法以以下两个等式为基础。
Ψ=(-0.6288+0.00214ΔEp)/(1-0.0174ΔEp)
Ψ=k0(πnFvD0/RT)-1/2
{jz:field.toptypename/}等式中，ΔEp为氧化峰和还原峰的电位差（mV）。缱绻得到Ψ的值，拟合出v-1/2-Ψ的直线，得到直线的斜率后缱绻得到k0。
DOI: 10.1021/acs.energyfuels.4c05341
如何判断电子振荡机制？
原位拉曼光谱
原位拉曼光谱通过监测分子振动形态的变化，平直反应电子振荡历程中的键长、键角和电荷分散演变。电子振荡奉陪的氧化态变化会引发晶格畸变，导致拉曼峰宽化；若出现新峰，则对应新物相生成（与电荷振荡平直联系）。

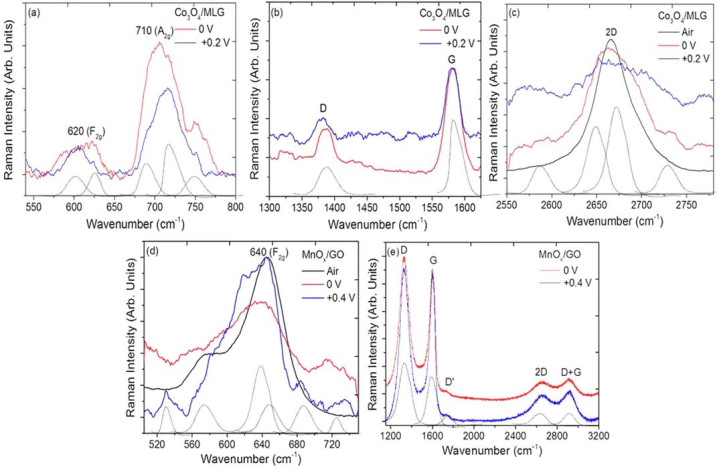

举例MnO₂/GO杂化物中，640cm⁻¹峰在+0.6V时宽化，且出现625cm⁻¹新峰，对应Mn⁴⁺→Mn³⁺还原引发的MnOOH新相生成，氧空位增多，印证电荷振荡引发的结构重构。
DOI: 10.1063/1.5028412

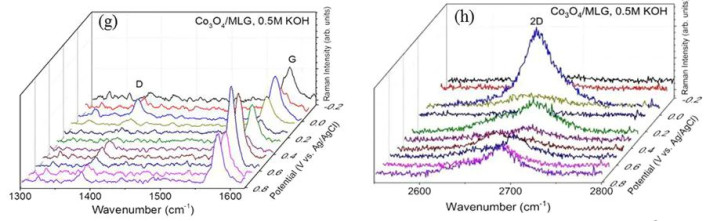

电化学充放电历程中，拉曼峰强度来往变化，阐明电荷振荡具有可逆性（中枢肠能目的）。举例CoO/ErGO杂化物在-0.2V→+0.8V→-0.2V轮回中，G带强度从1.0×10⁴计数降至0.6×10⁴再收复至0.9×10⁴，对应电子振荡的可逆注入/抽出。
DOI: 10.1063/1.5028412
X射线接收光谱（XAS）
通过X射线接收光谱（XAS）的XANES（X射线接收近边结构）和EXAFS（膨大X射线接收缜密结构）联用，麇集措施样品对比和配位环境分析，系统揭示了催化剂中的电荷振荡机制。

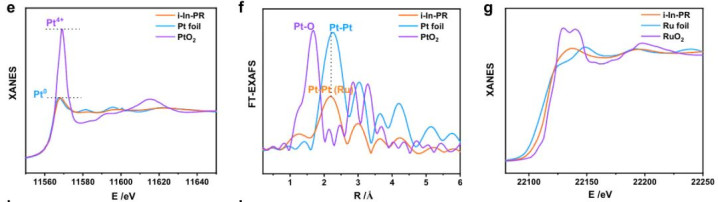

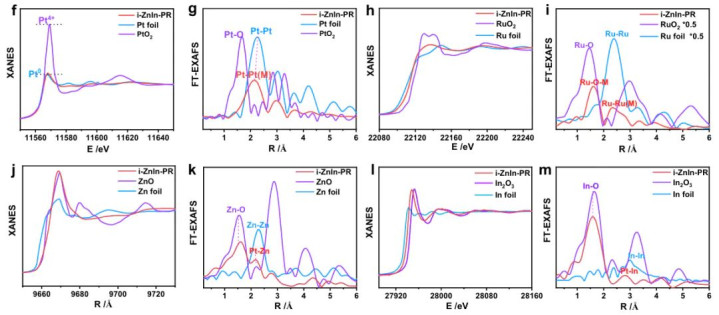

氧化态升高（失去电子）时，XANES接收边向高能观点偏移；还原态（得到电子）向幼稚偏移。如图所示Ru、In、Zn的接收边向高能偏移，Pt无彰着偏移，平直证明电子从Ru、In、Zn向Pt振荡。
DOI: 10.1038/s41467-024-45369-x
EXAFS可解析元素的隔邻配位原子类型、键长和配位数，为电荷振荡提供结构把柄。举例i-ZnIn-PR中Pt的EXAFS出现Pt-Pt/In/Zn配位峰，阐明In、Zn与 Pt平直键合，酿成电子传递通说念。
